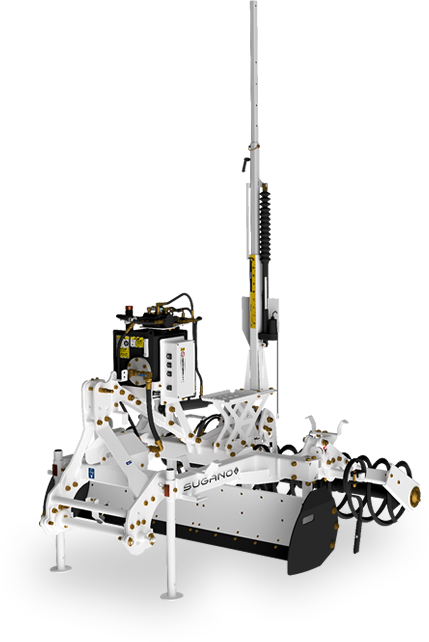

本体制御直装レーザーレベラー 作業幅2mを加えて新登場
製品概要
「本体制御 直装レーザーレベラー」は、レベラー本体に搭載された油圧パッケージ(PTO駆動)で、全ての油圧動作を行うため、トラクタの油圧取り出しが必要ありません。
また、全てのトラクタでご使用いただける専用コントローラーを新開発。
さらに、45~60馬力で使用できる2m幅を新たにラインナップし、より多くの方にご使用いただけるようになりました。
特長

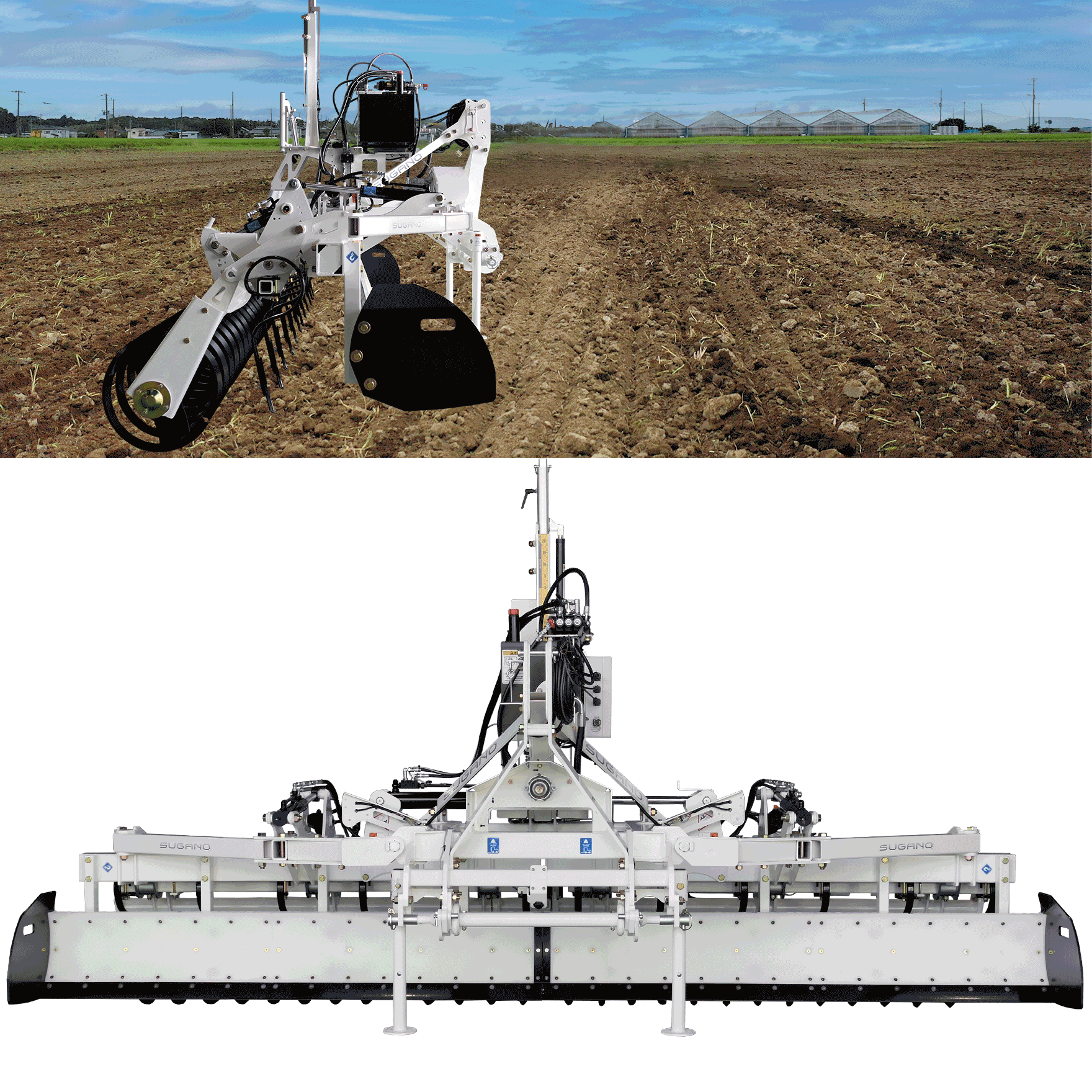

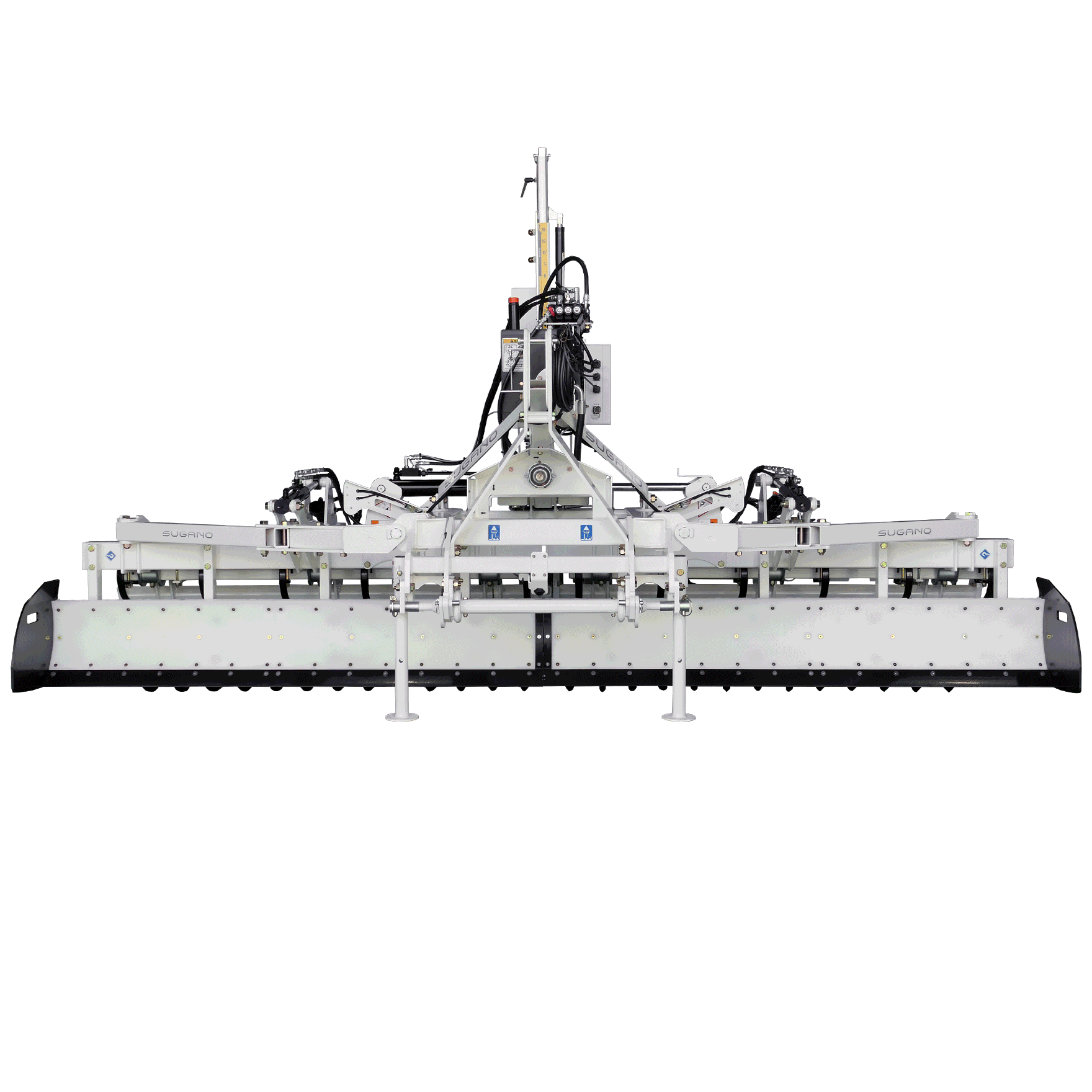

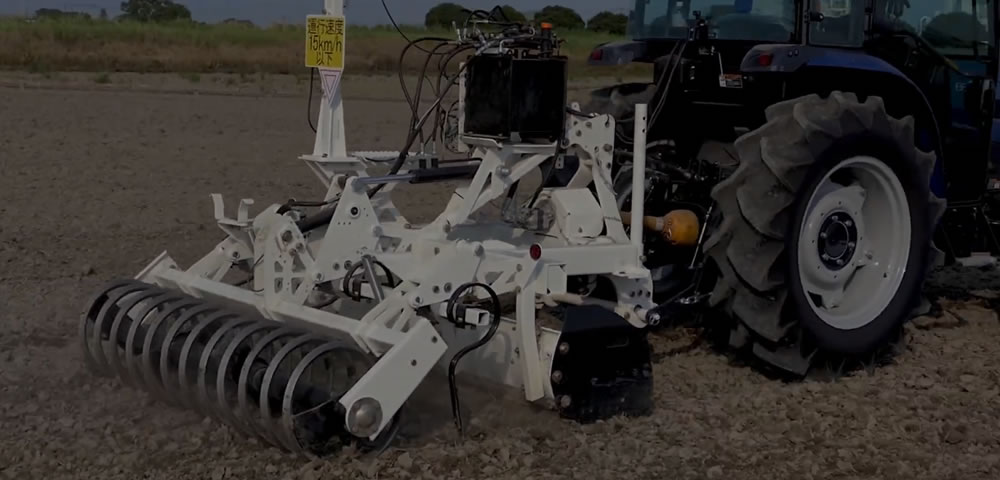

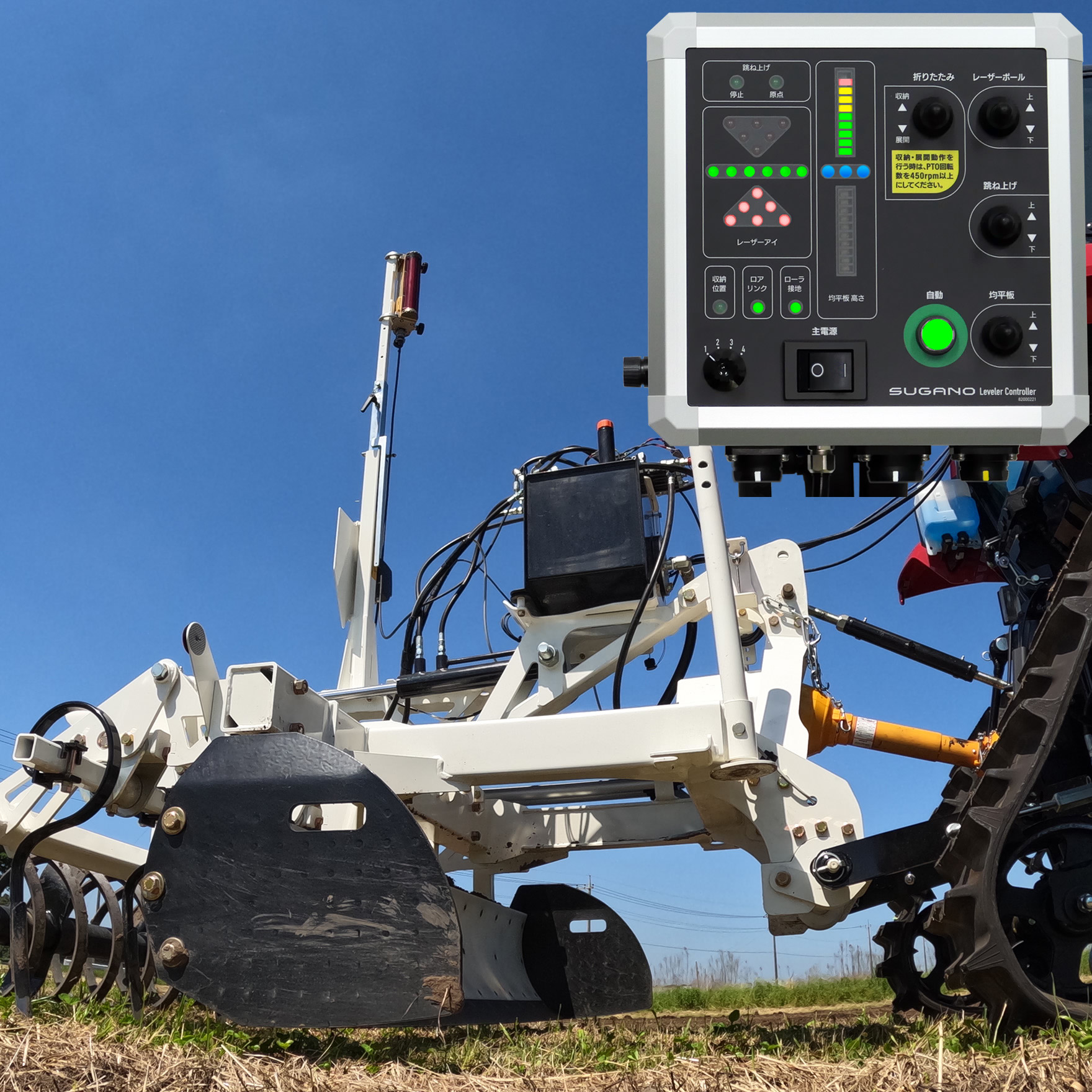

本体制御の新しい直装レーザーレベラー
すべてのトラクタに装備されているPTOを動力とした油圧パッケージを搭載し、トラクタ油圧取り出しを使用しません。

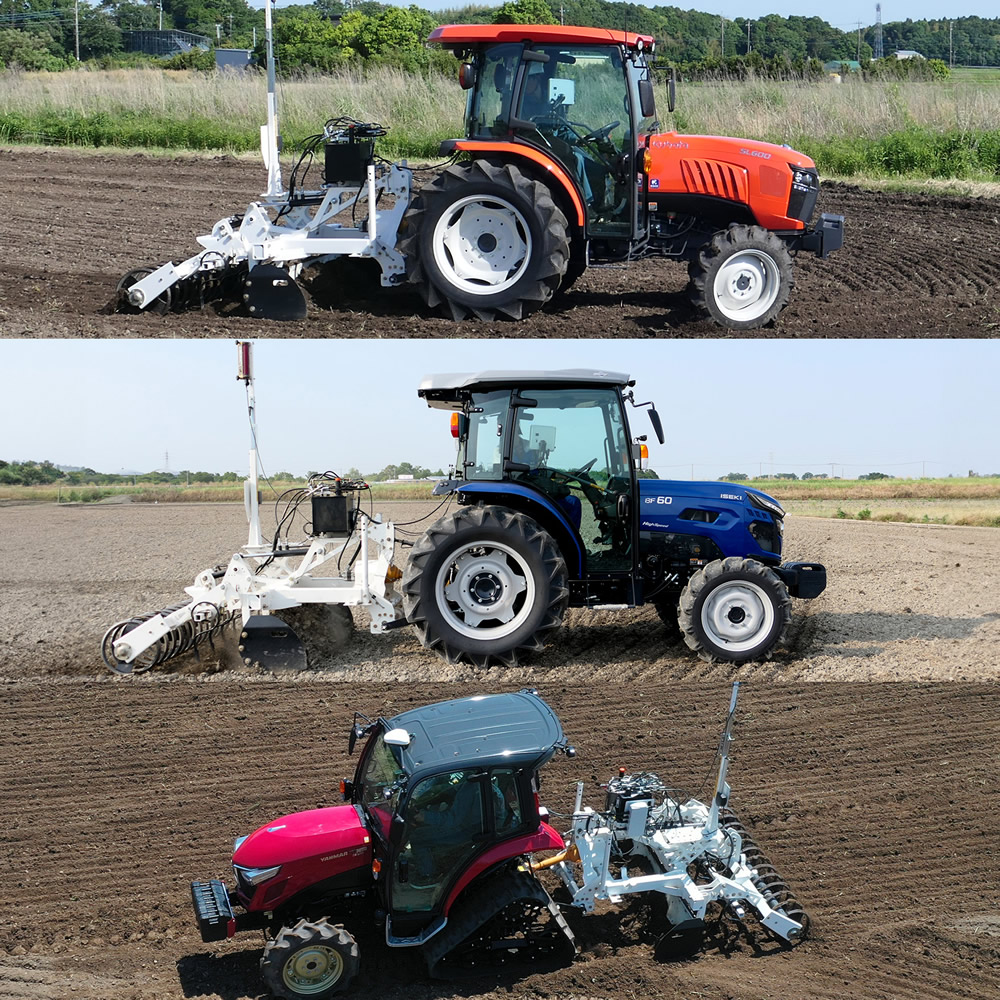

専用コントローラーと油圧パッケージでレベラー本体を制御する為、質量や馬力が適応したトラクタであれば、どんなトラクタでも取付が可能なので、より様々なシーンでお使いいただけます。

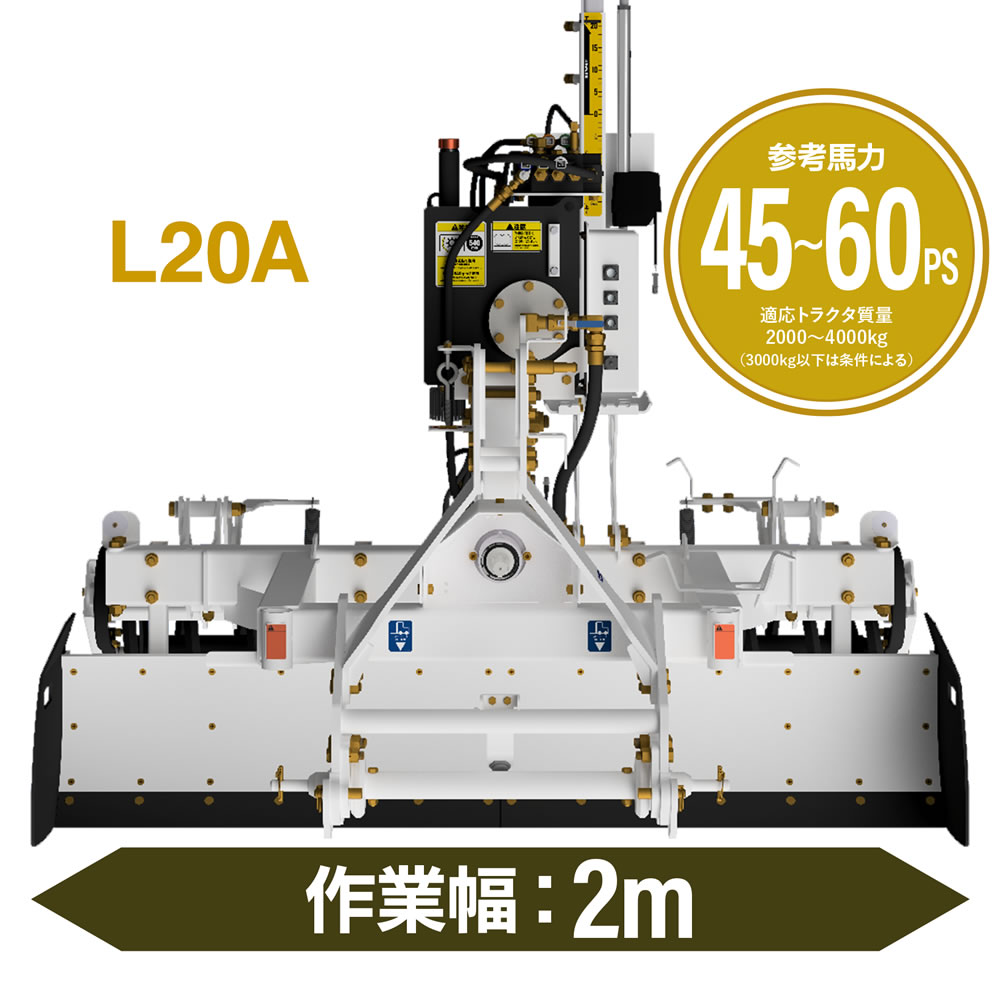

作業幅2ｍを新ラインアップ
作業幅2ｍの直装レーザーレベラーを新ラインアップ。参考馬力45馬力から60馬力で使用でき、適応トラクタが増え、より多くの方にご使用いただけるようになりました。

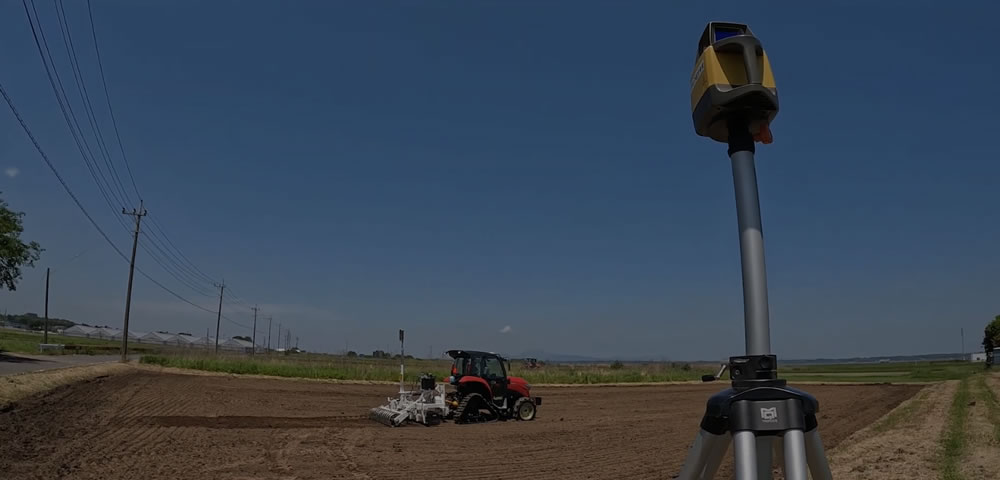

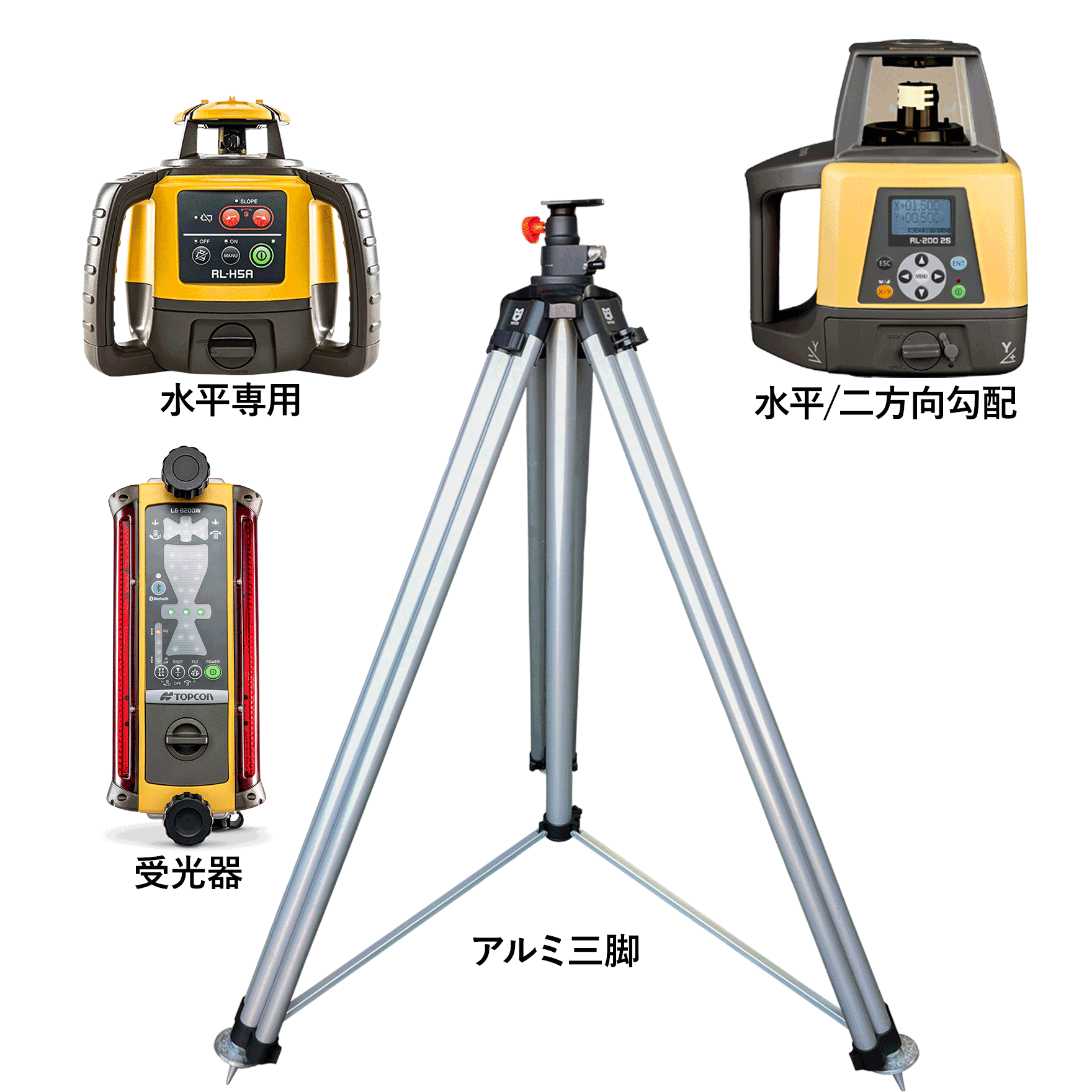

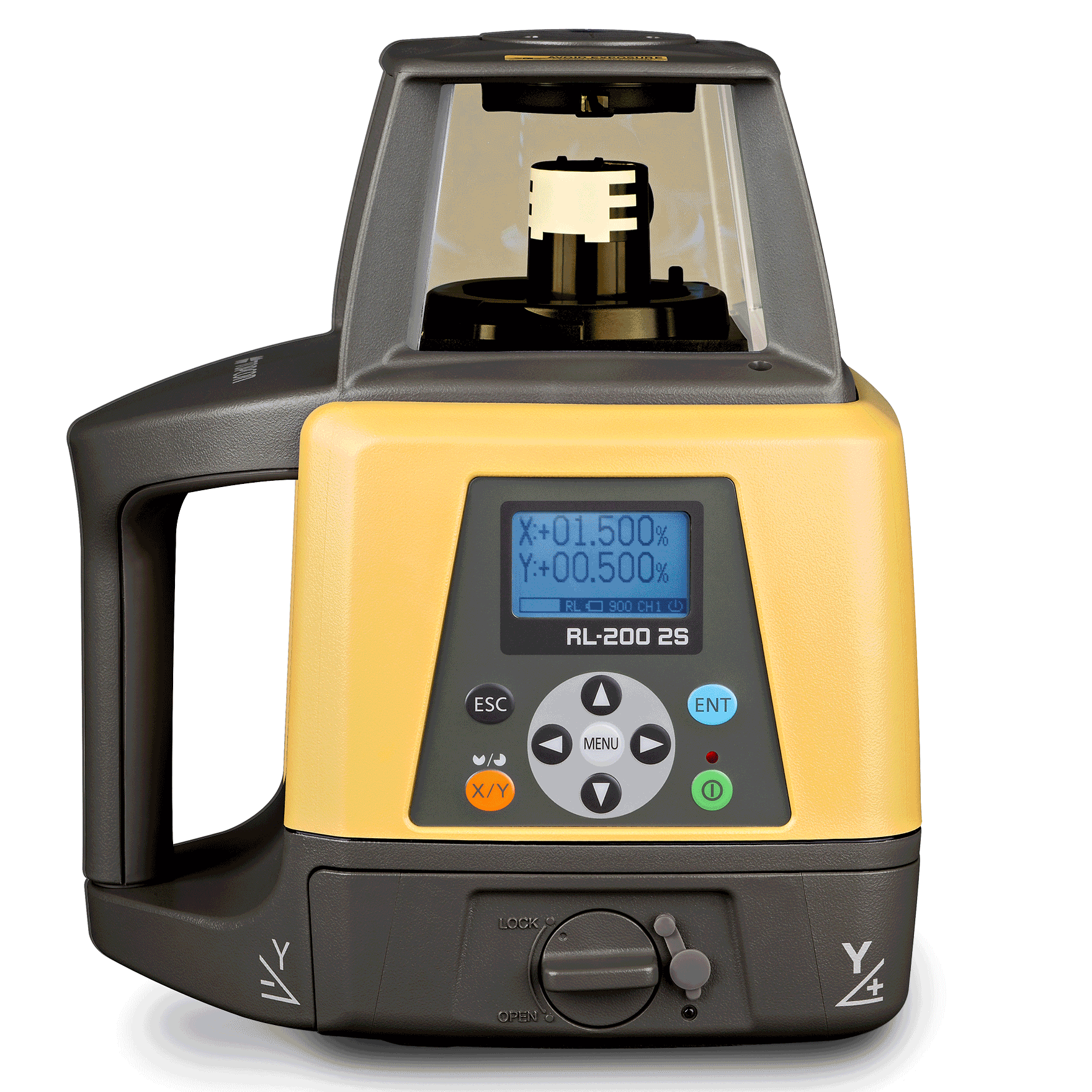

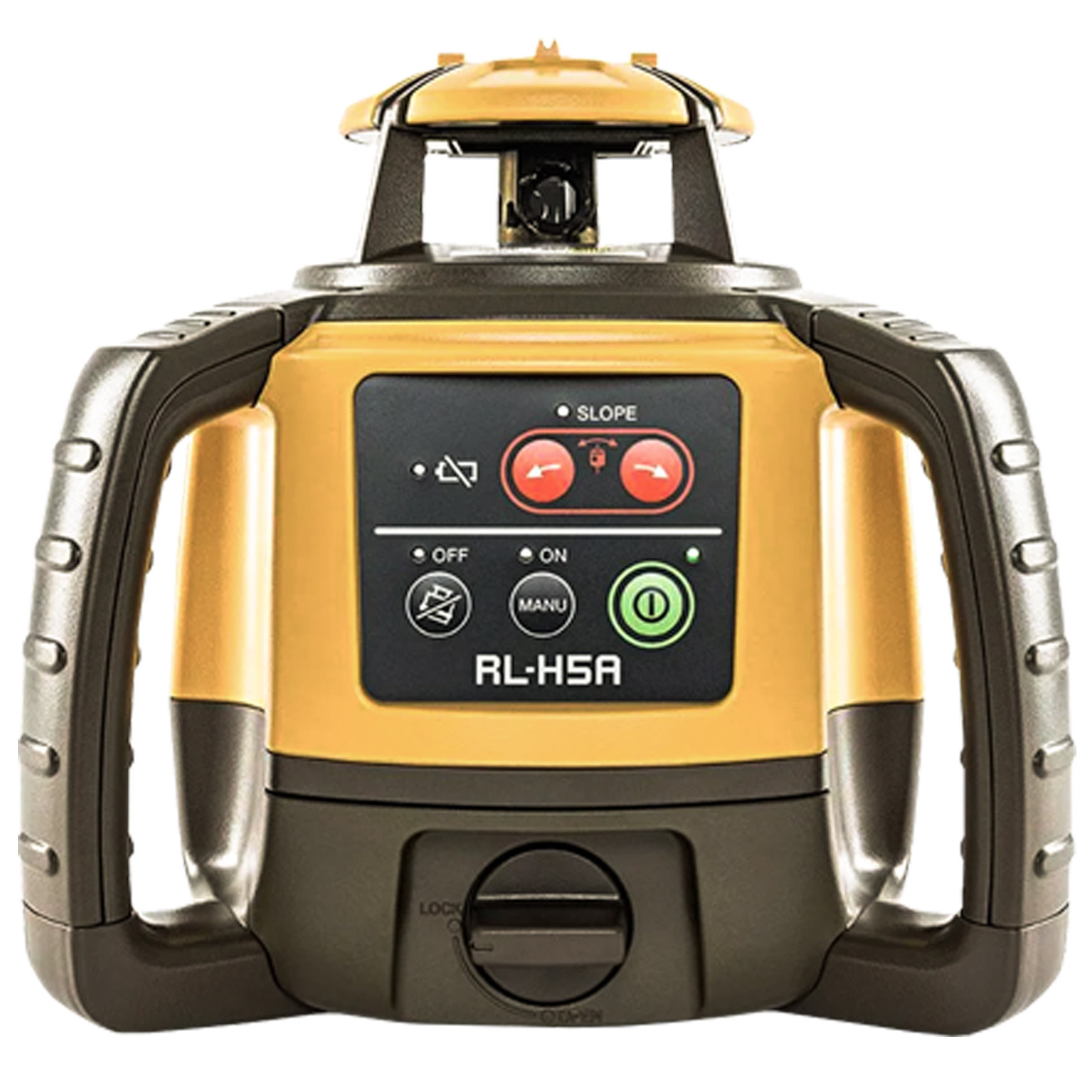

TOPCON製のレーザーセットを新採用
発光機は、水平均平と二方向勾配の2種類をご用意。
用途に合わせてお選びください。
＊製造元：株式会社トプコンソキアポジショニングジャパン
標準装備

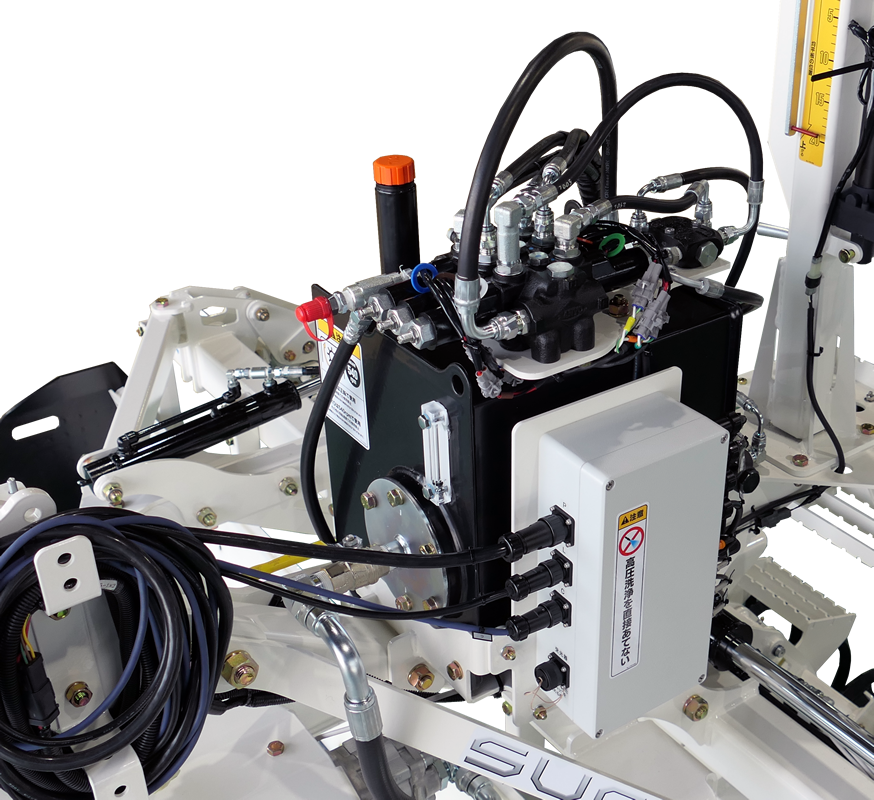

油圧パッケージ
油圧パッケージは均平板の上げ下げ、ローラー油圧跳ね上げ、作業機の折りたたみ（L40A/L50A）を制御します。
すべてのトラクタに装備されているPTOを動力にし、トラクタの油圧取り出しが必要ありません。
外部油圧を使用しないため、トラクタを変えてもメイン回路の作動油が混入しません。また、油圧バルブの配管を取り出すことがなく、ゴミの起因によるバルブの作動不良が起きません。

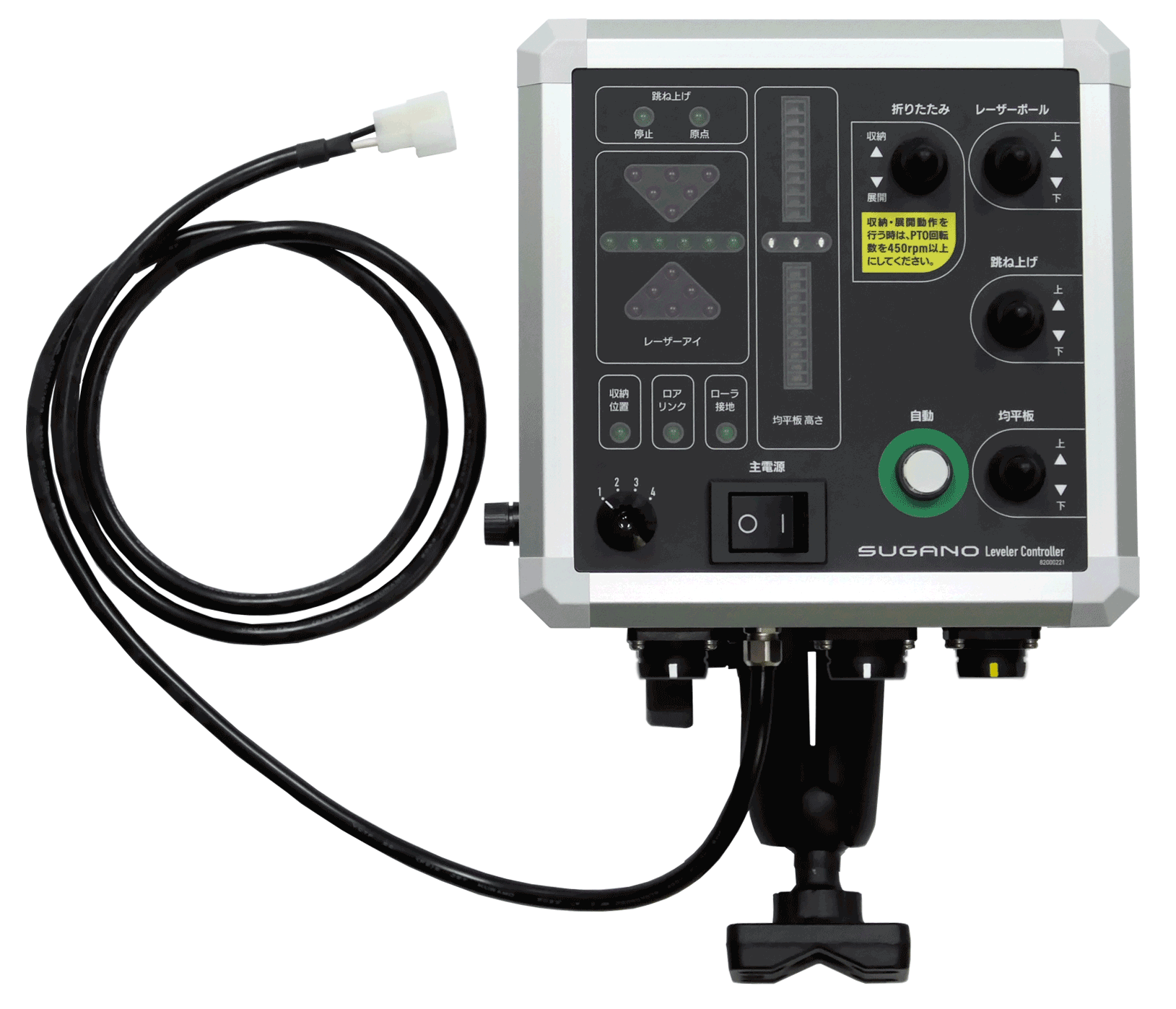

専用コントローラー
全トラクタ共通の専用コントローラーを新たに開発。PTO駆動の油圧パッケージとレーザーポールの電動シリンダ、受光器と連結して、作業機の全ての操作をコントローラーから行えます。優れた操作性とシンプルな表示で、直感的な作業が可能になりました。
20段階のインジケーター
効率的に作業を行う目安として、作業中の均平板の高さを20段階で確認できます。
1スティックでの開閉機能
本体の開閉は、原点位置に戻ってから開閉するようにプログラムされていますので、誤作動による破損等を回避します。

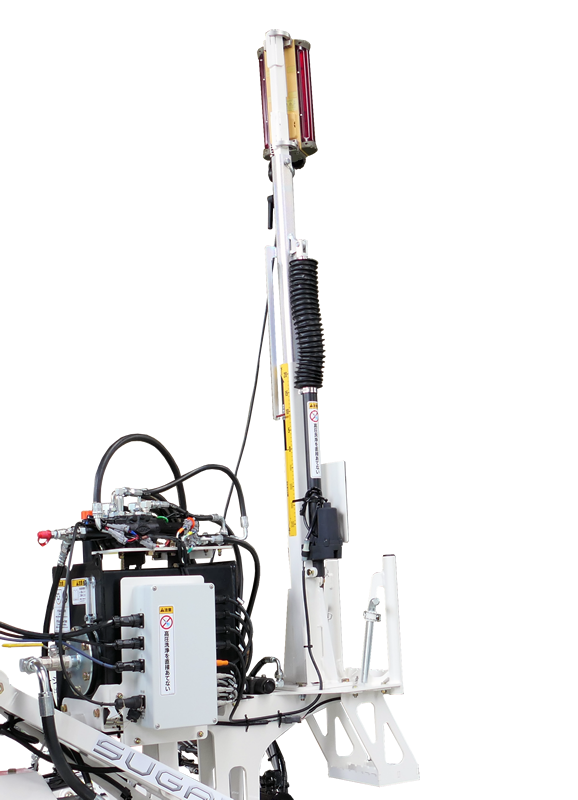

レーザーポール
従来の直装レベラーに比べ、レーザーポールの可動域が20cmから40cmに拡張。これにより、可動域内であれば隣接した高さの違うほ場に移動しても、トラクタから降りる事なく受光器の調整ができる範囲が広がりました。アタッチメントとしてご用意しているので、従来の直装レベラーをお持ちの方も、可動域40cmのレーザーポールを購入し交換することもできます。

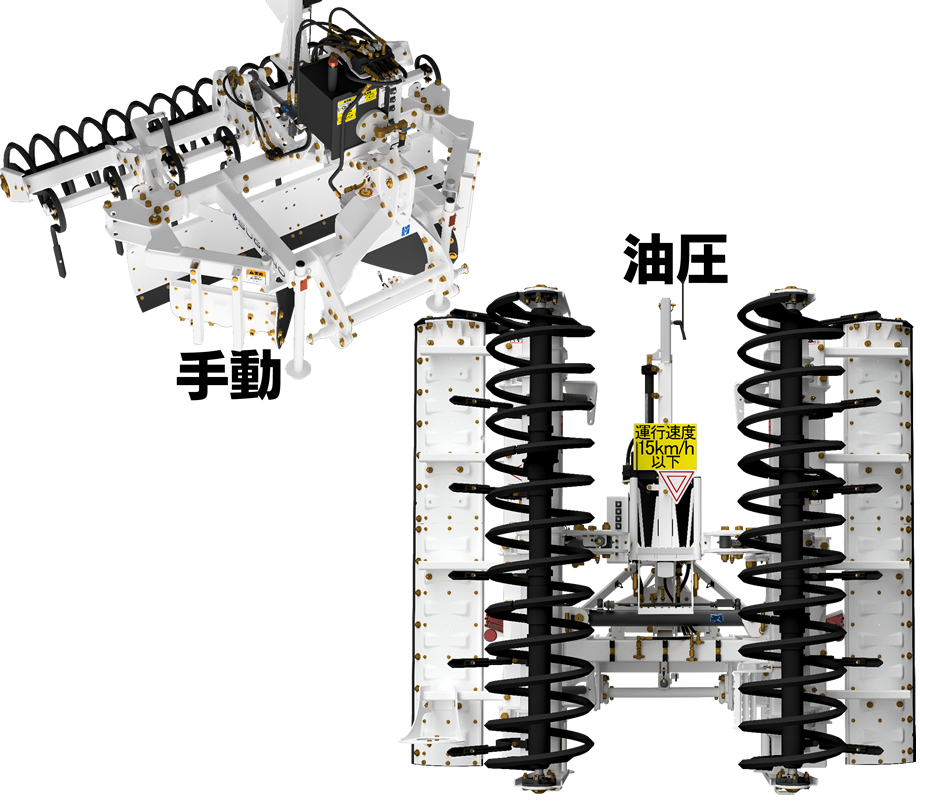

折りたたみ機構
全幅が2.5m未満になる折りたたみ機構により、公道走行時の通行許可申請が不要になり、移動の安全性も向上します。
油圧で折りたためるL40A/L50Aは、ローラーが自動で内側に動くので公道走行灯火器類は、開閉いずれの場合でも視認性を損ないません。L30Aの折りたたみは、手動になります。

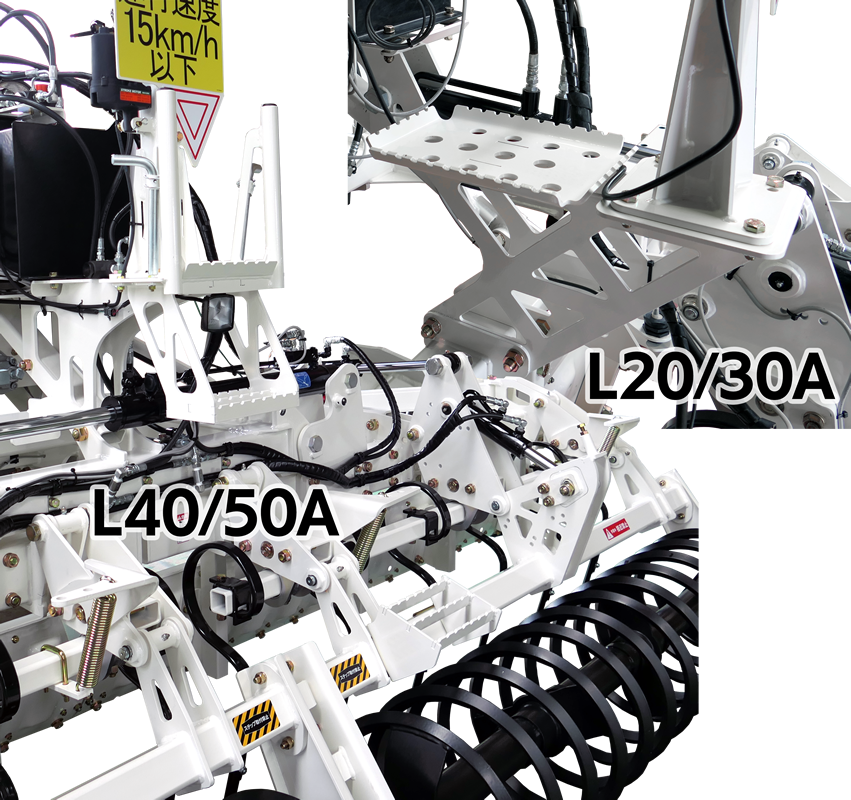

ステップ
受光器をレーザーポール上部に付け外しする際に、安全に作業できるようステップを装備しました。

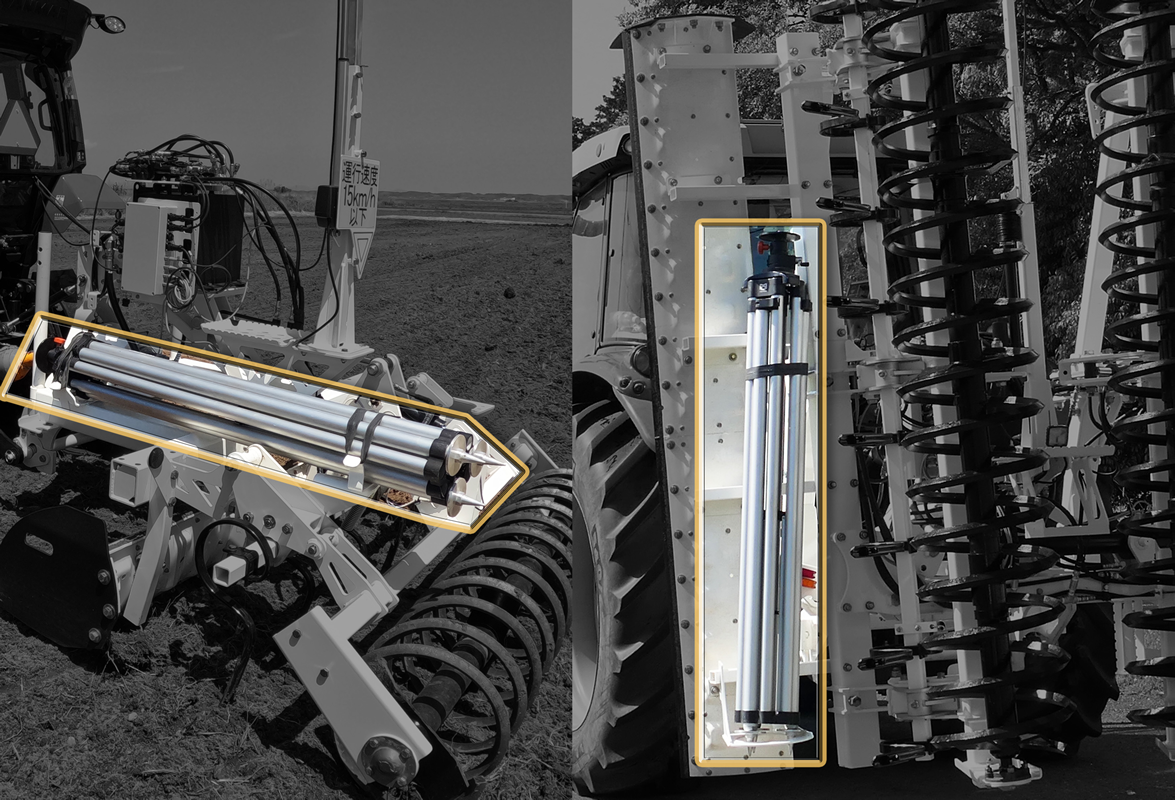

三脚運搬ホルダー
三脚をレベラー本体に載せて移動できる三脚運搬ホルダーを新たに装備しました。
L20A/L30Aは横置き、L40A/L50Aは縦置きで、ゴムバンドで固定し移動できます。

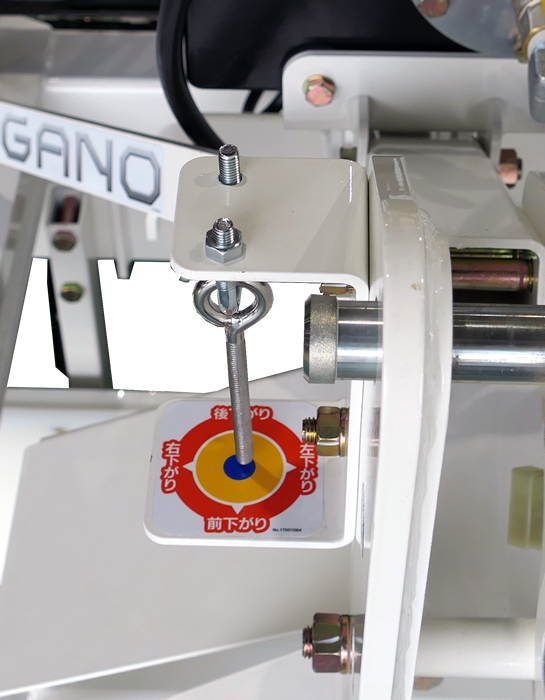

水平器
トラクタのキャビンからレベラー本体の前後左右の水平状態を確認できます。シンプルでクラシックな構造で、ひと目で確認できます。
型式

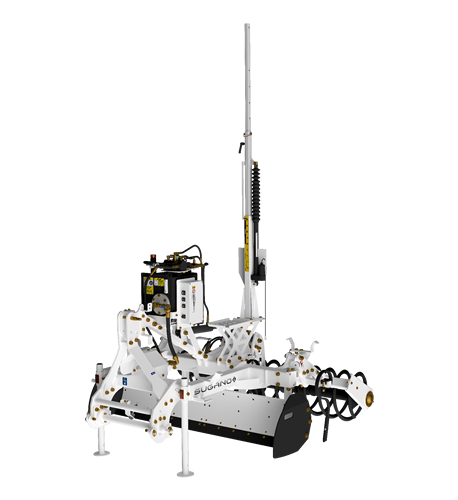

L20A

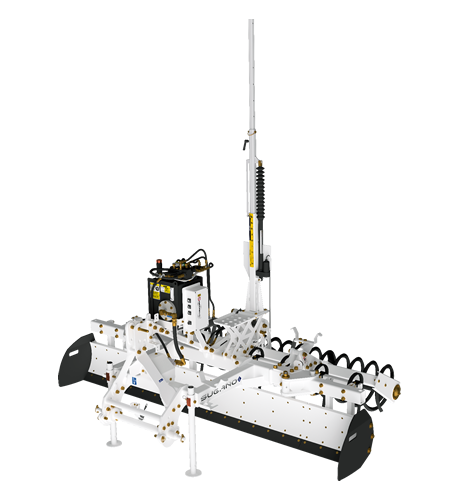

L30A

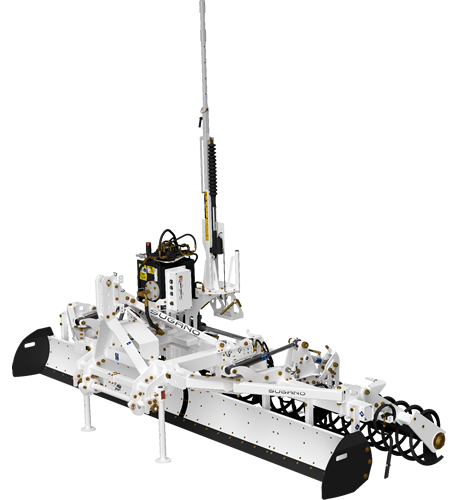

L40A

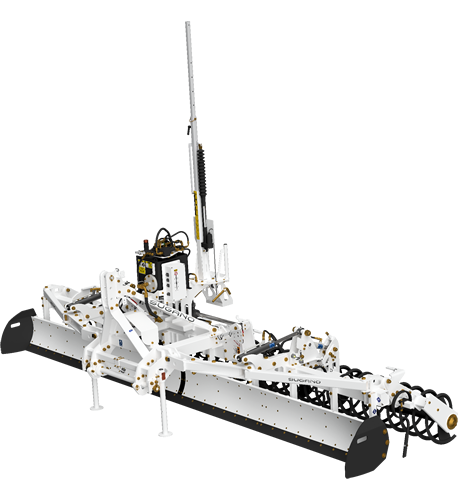

L50A
| 作業幅 | 型式 | 発光機種類 | 希望小売価格(税別) | 希望小売価格(税込) |
|---|---|---|---|---|
| 2m | L20A3AL | 水平／二方向勾配 | 4,735,000 | 5,208,500 |
| 2m | L20A4AL | 水平 | 4,178,000 | 4,595,800 |
| 作業幅 | 型式 | 発光機種類 | 希望小売価格(税別) | 希望小売価格(税込) |
|---|---|---|---|---|
| 3m | L30A3AL | 水平／二方向勾配 | 5,414,000 | 5,955,400 |
| 3m | L30A4AL | 水平 | 4,811,000 | 5,292,100 |
| 作業幅 | 型式 | 発光機種類 | 希望小売価格(税別) | 希望小売価格(税込) |
|---|---|---|---|---|
| 4m | L40A3AP | 水平／二方向勾配 | 6,720,000 | 7,392,000 |
| 4m | L40A4AP | 水平 | 6,117,000 | 6,728,700 |
| 作業幅 | 型式 | 発光機種類 | 希望小売価格(税別) | 希望小売価格(税込) |
|---|---|---|---|---|
| 5m | L50A3AP | 水平／二方向勾配 | 7,103,000 | 7,813,300 |
| 5m | L50A4AP | 水平 | 6,500,000 | 7,150,000 |
仕様
| 型式 | 適応トラクタ質量【kg】 | 条件付きトラクタ質量【kg】 | 参考馬力【PS】 | 標準作業幅【cm】 | 全長《作業時》×全幅《作業時》×全高《作業時》【mm】 | 機体質量【kg】〔レザコン除く〕 | 標準作業速度【km/h】 | トラクタ側出力軸PTO軸規格 | 入力軸回転速度【rpm】 | 装着装置の種類 |
|---|---|---|---|---|---|---|---|---|---|---|
| L20A3AL/4AL | 2000～4000 | 2000～3000 | 45～60 | 200 | 2220×2030×2480《2390～3750》 | 690 | 8以下 | 35(6) | 540 | 3点リンク1形(2点オートヒッチ) |
| L30A3AL/4AL | 2500～4500 | 2500～3100 | 60～85 | 300 | 2220×2490《3050》×2480《2390～3750》 | 860 | 8以下 | 35(6) | 540 | 3点リンク2形(2点オートヒッチ) |
| L40A3AP/4AP | 3400～7600 | 3400～4100 | 75～125 | 400 | 2200《1980》×2400《4210》×2530《2600～3960》 | 1375 | 8以下 | 35(6) | 540 | 3点リンク2形(2点オートヒッチ) |
| L50A3AP/4AP | 4500～7600 | 4500～4900 | 115～160 | 500 | 2230《1980》×2400《5120》×2630《2600～3960》 | 1575 | 8以下 | 35(6) | 540 | 3点リンク2形(2点オートヒッチ) |
型式
- 適応トラクタ質量【kg】
- 2000～4000
- 条件付きトラクタ質量【kg】
- 2000～3000
- 参考馬力【PS】
- 45～60
- 標準作業幅【cm】
- 200
- 全長《作業時》×全幅《作業時》×全高《作業時》【mm】
- 2220×2030×2480《2390～3750》
- 機体質量【kg】〔レザコン除く〕
- 690
- 標準作業速度【km/h】
- 8以下
- トラクタ側出力軸PTO軸規格
- 35(6)
- 入力軸回転速度【rpm】
- 540
- 装着装置の種類
- 3点リンク1形(2点オートヒッチ)
- 適応トラクタ質量【kg】
- 2500～4500
- 条件付きトラクタ質量【kg】
- 2500～3100
- 参考馬力【PS】
- 60～85
- 標準作業幅【cm】
- 300
- 全長《作業時》×全幅《作業時》×全高《作業時》【mm】
- 2220×2490《3050》×2480《2390～3750》
- 機体質量【kg】〔レザコン除く〕
- 860
- 標準作業速度【km/h】
- 8以下
- トラクタ側出力軸PTO軸規格
- 35(6)
- 入力軸回転速度【rpm】
- 540
- 装着装置の種類
- 3点リンク2形(2点オートヒッチ)
- 適応トラクタ質量【kg】
- 3400～7600
- 条件付きトラクタ質量【kg】
- 3400～4100
- 参考馬力【PS】
- 75～125
- 標準作業幅【cm】
- 400
- 全長《作業時》×全幅《作業時》×全高《作業時》【mm】
- 2200《1980》×2400《4210》×2530《2600～3960》
- 機体質量【kg】〔レザコン除く〕
- 1375
- 標準作業速度【km/h】
- 8以下
- トラクタ側出力軸PTO軸規格
- 35(6)
- 入力軸回転速度【rpm】
- 540
- 装着装置の種類
- 3点リンク2形(2点オートヒッチ)
- 適応トラクタ質量【kg】
- 4500～7600
- 条件付きトラクタ質量【kg】
- 4500～4900
- 参考馬力【PS】
- 115～160
- 標準作業幅【cm】
- 500
- 全長《作業時》×全幅《作業時》×全高《作業時》【mm】
- 2230《1980》×2400《5120》×2630《2600～3960》
- 機体質量【kg】〔レザコン除く〕
- 1575
- 標準作業速度【km/h】
- 8以下
- トラクタ側出力軸PTO軸規格
- 35(6)
- 入力軸回転速度【rpm】
- 540
- 装着装置の種類
- 3点リンク2形(2点オートヒッチ)
